Główne różnice w wiązkach z 8v i 16v P1:

Wtyczki do przepustnicy (krokowiec i tps) w 8v i w 16v są takie same.

Do wtrysków w 16v idą 3 przewody, a w 8v tylko 2 ( w 1.1spi do jednego wtrysku, natomiast w 1.2 mpi przewody te są rozdzielone na 4 wtryskiwacze)

W 16v wtryski leją parami (1 i 4 oraz 2 i 3 ) a w 8v leją wszystkie naraz (1.2). Sygnał na wtryskiwacze jest wysyłany z pinu 18 i 33 (we wtyczce do komputera), pod pin 18 podpięty jest wtrysk/i, a pin 33 był pusty. Trzeba dodać przewód, który będzie podpięty pod pin 33 i będzie szedł do wtrysków.

Foto poglądowe :

​



























































​


1.1 i 1.2 8v mają czujnik temperatury powietrza umieszczony w przepustnicy (jest podpięta do niego wtyczka 2 pinowa) oraz czujnik podciśnienia umieszczony koło kompa (podpięta jest pod niego wtyczka 3 pinowa i jest połączony z przepustnica wężykiem)). W 16v oba te czujniki są zamknięte w jednej obudowie i przychodzi do niej jedna 4 pinowa wtyczka. Trzeba w takim razie połączyć tamte 2 wtyczki w jedną. Ta masa na foto to czarny przewód pociągnięty z jednej z 2 wtyczek (obojętnie z której wtyczki a drugi izolujesz)

Foto poglądowe:





































​



















​































​













































































​







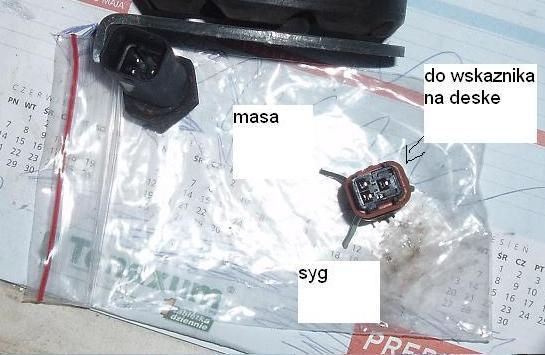

Przy okazji pod. czuj. temp cieczy 3 pin z palio 1.2

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​



Listwa z P1 1.2 16v z powrotem.

























































​





I to tyle jeśli chodzi o przeróbki wiązki. Co najwyżej może być coś przykrótkie i trzeba przedłużyć przewody. Przedłużając najlepiej ciąć je przy wtyczkach aby nie uszkodzić ekranu  i nie dodawać sobie roboty z powodu potrzeby przedłużania samego ekranu.

Jeżeli w Twojej wtyczce do komputera znajduje się przewód (pomarańczowy z czarnym paskiem)podpięty pod pin 26 to musisz to przeciąć i zaizolować. Jeśli tego nie zrobisz to będzie on powodował rozładowywanie akumulatora (na rozładowanie całkowite akumulatora wystarczą mu 24h postoju).



Autor: CCinek
